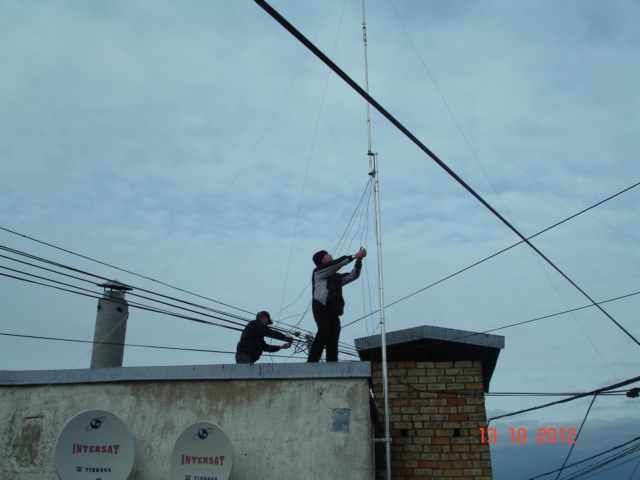

Наконец свершился тот день, когда, вместо ушедшей неизвестно куда и также неизвестно кем антенны, появилась новая и ещё лучше. Процесс установки и сама антенна абсолютно секретны, поэтому фоток не будет... Шутка. На самом деле нам просто некогда было заниматься фотографированием.
Да и погода шептала ... нет не это, а давайте поторапливайтесь. Так и получилось, уходили уже под дождём.

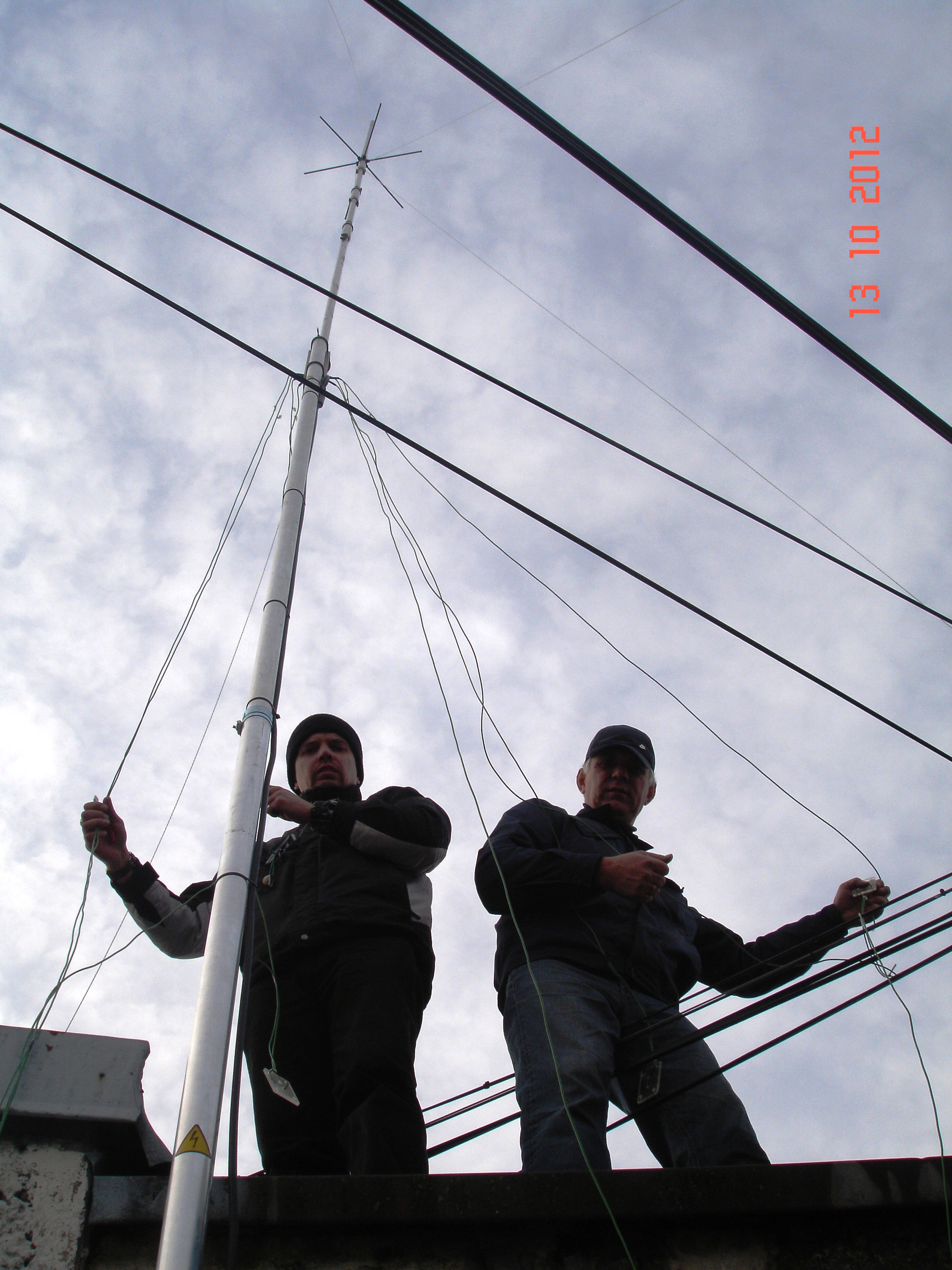

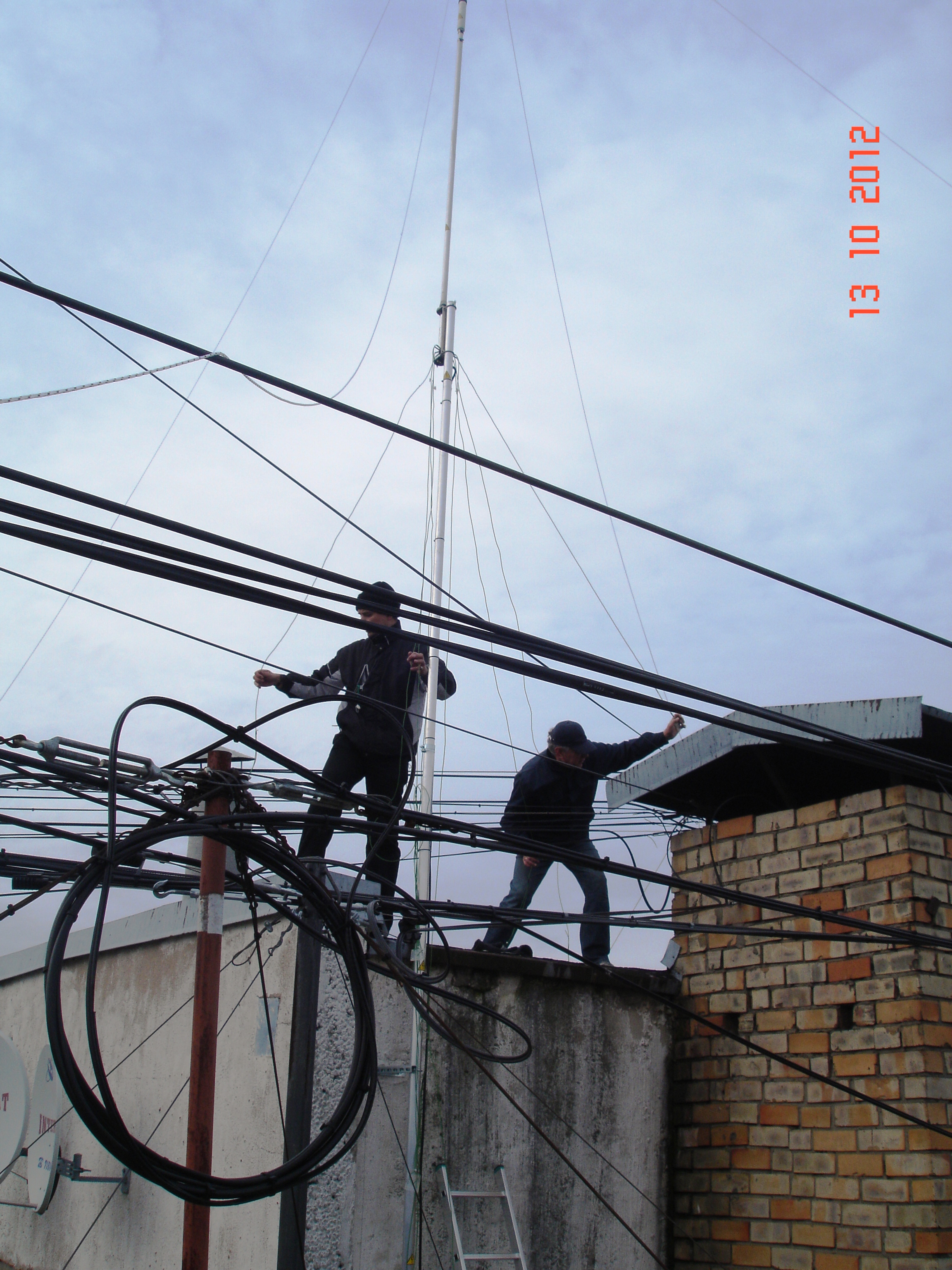

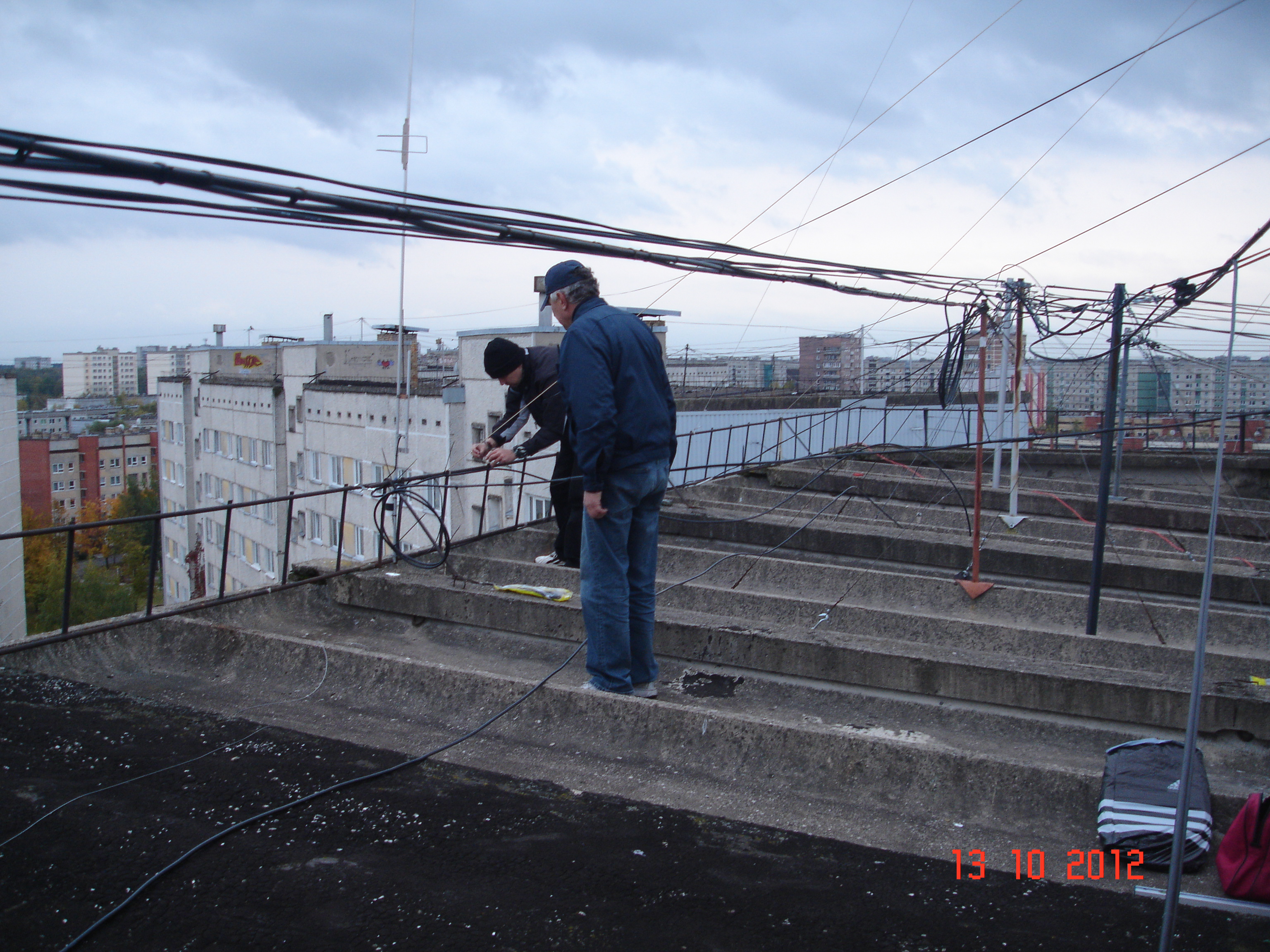

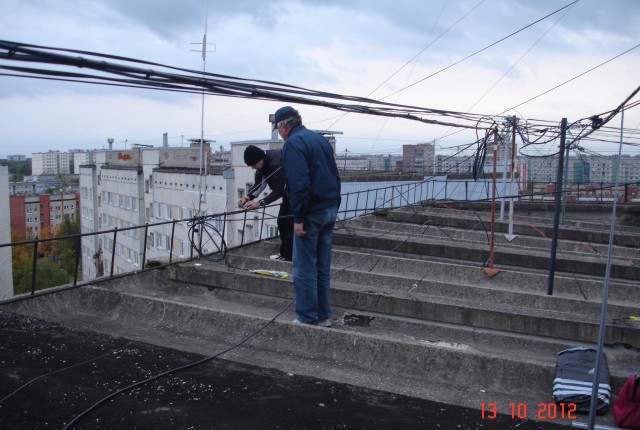

Антенна, Hustler 4-BTV, была собрана согласно приложенной инструкции и описанного в ней типа установки "на мачте высотой 1.2 метра с противовесами". Если присмотреться, основание антенны расположено гораздо выше, чем 1.2 метра. Но я не случайно поставил первое фото со множеством кабелей - вся крыша опутана оптическими кабелями провайдеров интернета, ТВ и т.д. Если бы только оптика, но ведь это всё весит на тросах. И конечно оказывает влияние на антенну и её противовесы.
Также нужно отметить, что самая верхняя трубка антенны, та что выше трапа 20 метрового диапазона и работает на 40 метровом, поставлена не оригинальная, а больше по длине. Эту модернизацию в готовом виде я получил от Евгения YL2TD и, к сожалению, как-то вылетело из головы снять размеры. При следующем спуске антенны я это сделаю.
Противовесы были подготовлены длиннее на 30-50 см чем рекомендовано в описании. Сразу после установки антенный анализатор показал следующие резонансные частоты:
F, MHz | SWR | R, Ohm | jX, Ohm |
7.074 | 1.06 | 47 | 0 |
13.685 | 1.1 | 54 | 5 |
20.806 | 1.0 | 50 | 1 |
28.248 | 1.0 | 48 | 3 |
Настройку антенны мы производили под руководством Виталия и по показания антенного анализатора . Настройка производилась только изменением длинны противовесов.
Нет пределов совершенству, но всегда, к сожалению, время бежит незаметно когда занимаешься интересным делом. Да и тучи нависли угрожающе. Укорочение противовесов стало приводить к увеличению реактивной составляющей волнового сопротивления антенны. Времени на снятие вертикального излучателя, для корекции его размеров, уже не оставалось. Юрий YL3DJ через репитер сообщил о надвигающимся дожде. Мы приняли решение остановиться на достигнутом и занятся кабелем снижения.

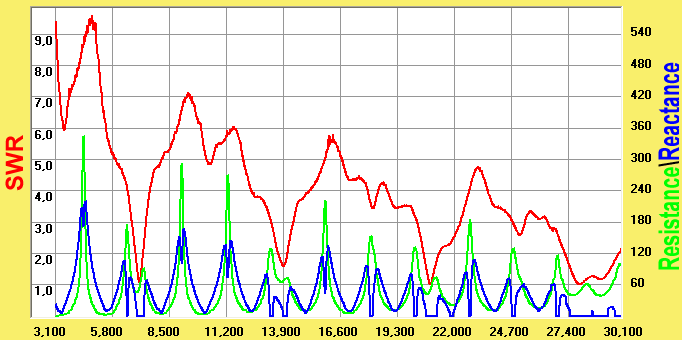

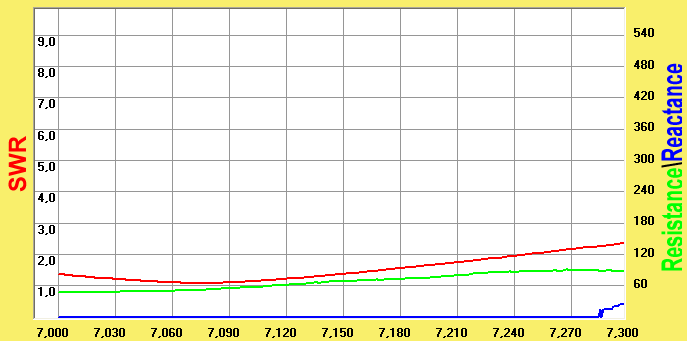

В итоге мы получили антенну с параметрами указанными ниже на графике.
Позже я подключу свой АА-330 чтобы посмотреть в развёрнутом виде по диапазонам.
В заключение я хочу поблагодарить Евгения YL2TD и Виталия YL3AFK не просто за помощь, а за конкретную работу проделанную на крыше. Результат - хорошо установленная и настроенная антенна. Ребята, спасибо!
Добавлено 18.10.2012

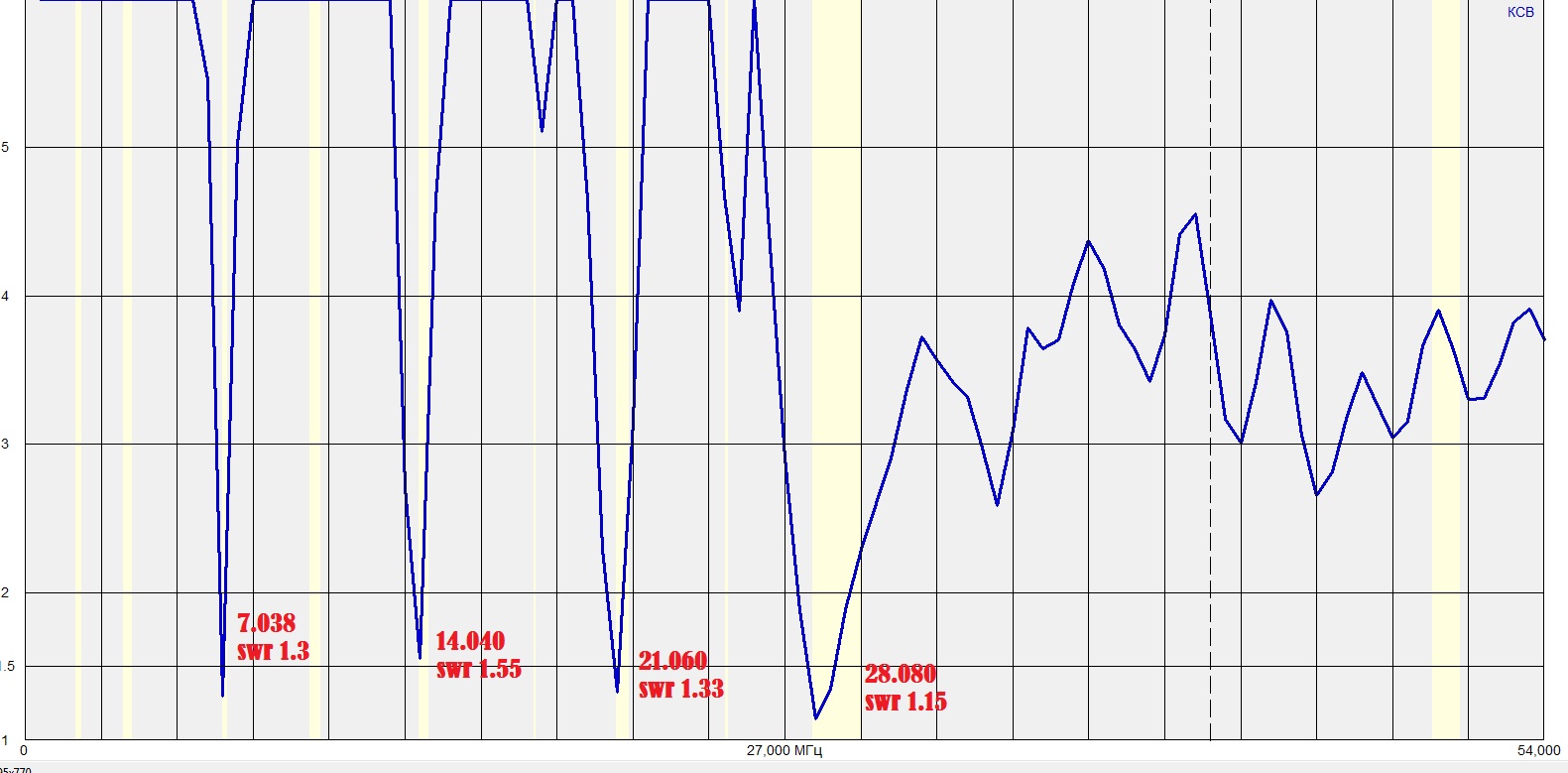

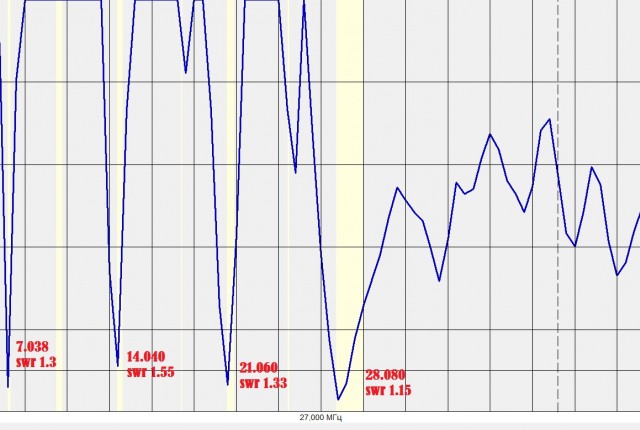

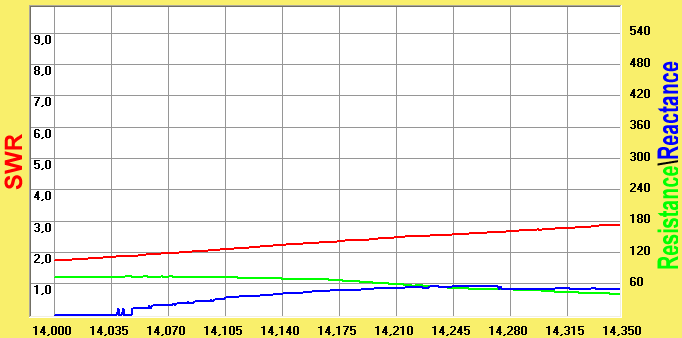

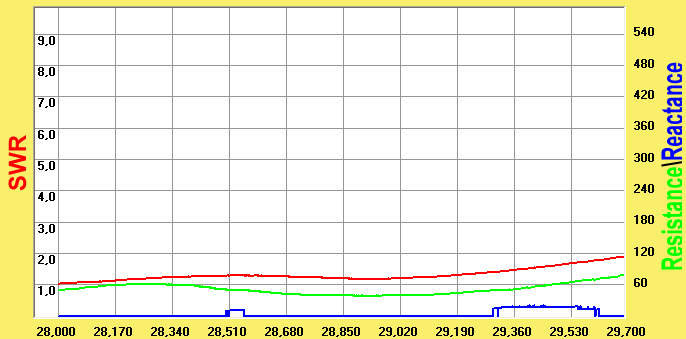

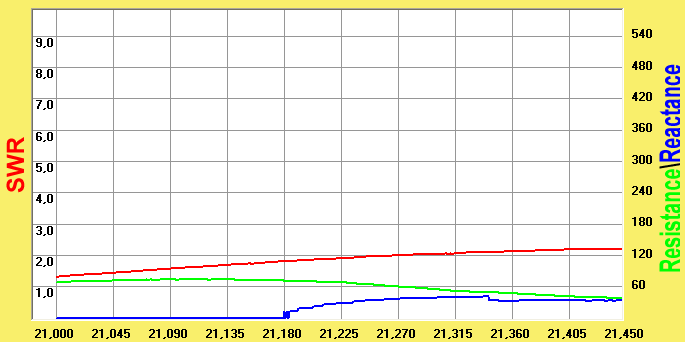

Используя антенный анализатор АА-330 и программу Link908 (от WA6FXT и AmQRP.org), о которой уже упоминалось здесь, были получены следующие результаты измерений R, jX и SWR. Напомню, что настройка антенны производилась только изменением длины противовесов.
Предпочтение при настройке антенны отдавалось CW участкам диапазонов. Из результатов измерений выше видно, что на всех диапазонах удалось добиться приемлемых значений за исключением 20 метрового. В таблице выше указана частота резонанса антенны сразу после установки 13.685 МГц. Стремясь увеличить частоту резонанса, приблизить хотя бы к CW участку 20 м диапазона путём укорочения противовесов, мы получили ощутимый прирост реактивной составляющей сопротивления антенны. Поэтому, как было уже отмечено, мы пока остановились на этом. Без снятия и регулировки размеров самой антенны, а возможно и трапа на 14МГц, эту ситуацию не исправить.
Продолжения настройки антенны пока отложено на весну. Если будут изменения, данная заметка будет дополнена.
