Подключение РС гарнитуры к «Kenwood TS-570» и другим «Kenwood TS-…». Андрей Помазов (UR3LTD).

Андрей Помазов (UR3LTD), Харьков
UR3LTD address
16.03.2007

Для удобства повседневной работы на радиостанции возникло большое желание подключить гарнитуру к своему TRX “Kenwood-570S”. В продаже на сегодняшний день предлагается большой выбор готовых головных гарнитур. Я приобрел самую обычную – Shike SK-750. Необходимо было решить вопрос подключения. Приобретение стандартного фирменного разъема и изготовление переходника по известным публикациям в сети Интернет – я посчитал дорогим и долгим, а для многих радиолюбителей – невозможным. Предлагаю вашему вниманию своё решение этой проблемы.

Для подключения к MIC разъёму трансиверов “Kenwood” предлагаю использовать самое обычное 7-ми штырьковое DIP–гнездо! Основные аргументы моего выбора:

  1. популярность используемых деталей – найдете в любом «приличном» радиомагазине;
  2. схему подключения можно собрать прямо в разъеме.

Необходимо укоротить железные обкладки , но чтобы пластмассовый корпус гнезда держался надёжно.

ВАЖНО! Просверлить в центре отверстие для центрального штырька. Есть небольшое несовпадение, поэтому рассверливаются чуть большим диаметром не используемые отверстия. Отверстия под Pin 5, Pin 1, Pin 7 - оставляем, как есть! Контролируется положение контактных пластинок в гнезде - для качественного контакта. Лишние контакты - удаляются.

Место позволяет, чтобы собрать схему питания микрофона.

Необходимо заранее немного растянуть чехол гнезда на горячем (на резьбе разъёма держится плотно).

Собираем.

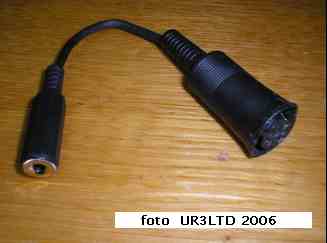

Всё готово!

Всем здоровья, удачи, успехов!

Помазов Андрей (UR3LTD)
