Мысли вслух о динамике и схемотехнике TS-570 и не только ... (Сергей Абрамов, RW3PS, 15.06.2001)

Всё что написано ниже, просто мысли вслух…

При сравнении схем различных трансиверов у меня сложилось впечатление, что динамический диапазон “искусственно создаётся” в зависимости от того, на какой класс рассчитан трансивер. Возьмём трансиверы IC718, TS570, FT920 и TS870. Это аппараты разных ценовых диапазонов и имеют разные динамические параметры. Что самое интересное, схемы от первого до второго смесителя практически одинаковые, включая УПЧ1. (Исключение IC718, у него второй смеситель диодный). Конечно, есть различия в ФСС, но вот в TS570 входные фильтры лучше, чем в FT920, а динамика похуже.

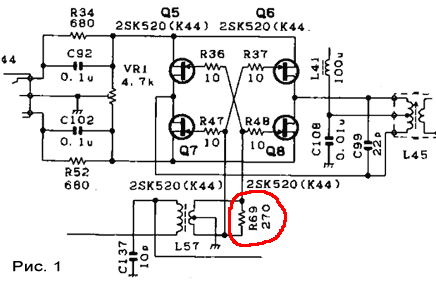

Итак, вернёмся к смесителям. Сравним схемы. Всё одинаковое, за исключением номинала одного резистора, выделенного кругом:

  • IC718 – 100 Ом;
  • TS570 – 220 Ом;
  • FT920 – 330 Ом;
  • TS870 – 470 Ом.

От того, какой шунтирующий резистор стоит зависит уровень ВЧ напряжения, поступающего с синтезатора на смеситель, а чем выше этот уровень, тем выше …

Посмотрим на второй смеситель. Опять всё одинаковое, за исключением номиналов резисторов обозначенных красными кругами. Сравним.

Резистор по входу:

  • TS570 – 6.8кОм;
  • FT920 – 2.7кОм;
  • TS870 – 1.8кОм (K3BU рекомендует 560 Ом)

Резистор на выходе:

  • TS570 – 6.8кОм;
  • FT920 – ***(номинал не указан);
  • TS870 – 1.5кОм (K3BU рекомендует 560 Ом).

А здесь ситуация такая, что, чем меньше номинал шунтирующего резистор, тем линейнее работает данный каскад и меньше нагрузка на последующие каскады трансивера. Потеря усиления легко компенсируется в УПЧ после фильтров основной селекции.

Резисторы помеченые зелёным цветом можно заменить одним подстроечным (4.7кОм), как рекомендует RK6FX или заменить меньшим номиналом по рекомендации K3BU. Практически мной всё это не было проверено. Так как нет соответствующей аппаратуры, а “на слух” – это не то. Интересно мнение других радиолюбителей. А если JA6QXW выскажется по этому вопросу вообще будет замечательно.

Сергей Абрамов, RW3PS
14.06.2001

И, как говорится вдогонку, получил от Сергея дополнение на эту же тему.

По поводу динамики. Со вторым смесителем есть ещё нюанс, в прошлом письме не обозначенный. Если увеличить номинал R84, поднимется напряжение синтезатора на втором смесителе. Кстати K3BU дал рекомендации по уменьшению резисторов (в 870-м) на основе официального сервисного бюлетеня Kenwood.

Сергей Абрамов, RW3PS
15.06.2001

Любительская радиосвязь:

Комментарии

Мысли вслух

Аватар пользователя kvn

Тема довольно интересная.
Вопрос как в анекдоте: А с какой стороны лошадь подцеплять?
Так какой номинал лучше поставить?
И чем различны трансиверы: TS570 – FT920 – TS870

Удачи во всех делах !

динамика Kenwood ts-570

Аватар пользователя Корней

При переделке у меня улучшилась динамика перестал перегружатся при приеме мощных станций ,пропали сильные шумы ,на много лучше чем было не узнаю при приеме станций,практически не шумит,заменил R69 первого смесителя 330ом,второго смесителя R60 2,7к.UA9WRW
