Установка фильтров Inrad в TS-570. Александр Венгеровский (4Z5MO).

Установка фильтров Inrad в TS-570. Александр Венгеровский (4Z5MO).

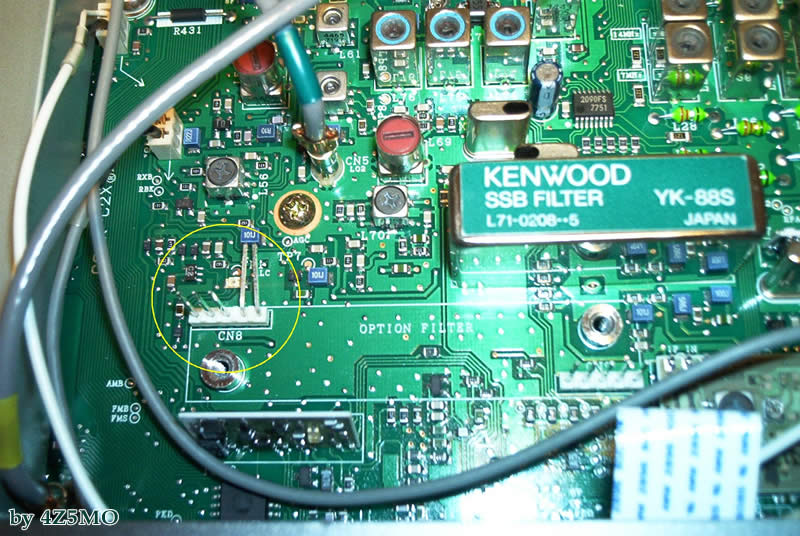

Снимаем нижнюю крышку (кстати, просто так она не снимается, надо выкрутить два винта и после этого крышку нужно "поддеть", т.к. уплотнительная резинка липкая). Рядом с предустановленным родным фильтром на плате виден белый прямоугольник "OPTION FILTER" с двумя разъёмами CN8 в верхнем левом углу и CN9 в нижнем правом (Рис. 1). Оба разъёма с пятью штырьками. Для установки фильтра фирмы Inrad необходимо отогнуть на 90 градусов (пригнуть к плате) два правых штырька разъема CN8 как показано на Рис. 1.




Рис. 1

Рис. 2

Рис. 3

Рис. 4

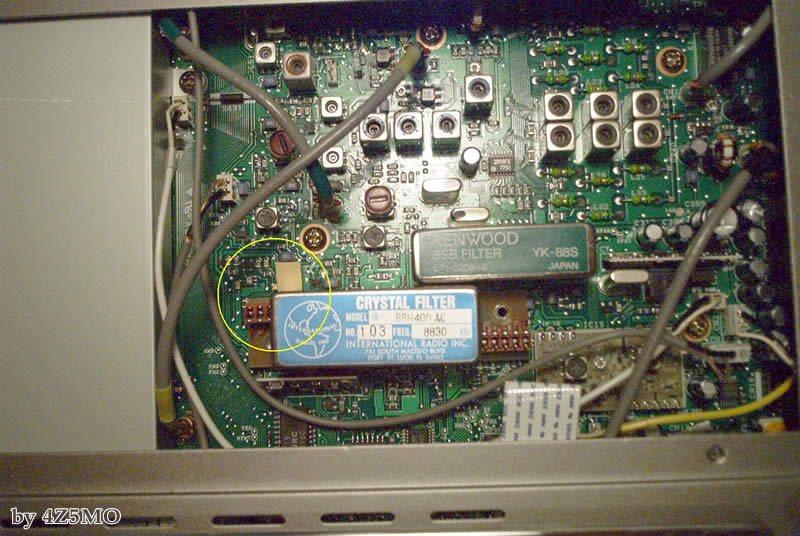

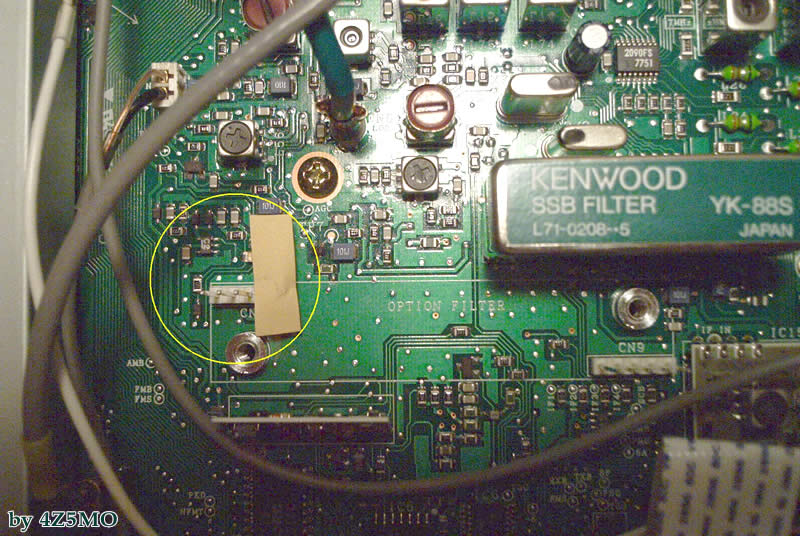

Два отогнутых штырька прикрываем куском плотной бумажки, с целью изоляции от корпуса фильтра Рис. 2 и Рис. 3. Фильтр установленный в разъёмы показан на Рис. 4. Видно, что левый разъём фильтра имеет три контакта (потому два штырька и были отогнуты), а правый - пять.
