Устранение сбоев в работе встроенного CW ключа. Михаил Шишмолин (UA1AUW).

В моём TS-570DG наблюдаются сбои в работе встроенного автоматического телеграфного ключа. Это выглядит как случайное изменение длительности тире и неточное соблюдение соотношения длительности тире к точке.

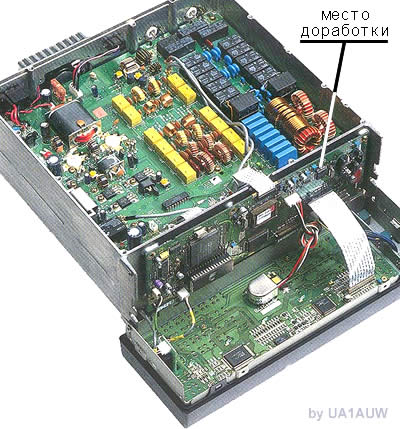

Если рассмотреть схему платы CONTROL UNIT X53-369X-XX (ее можно увидеть откинув лицевую панель),

можно обнаружить, что на процессоре телеграфного ключа отсутствует конденсатор развязки по питанию процессора, но установлен фильтрующий дроссель и имеются печатные площадки для установки такого конденсатора. Запаяв на эти площадки, согласно фото 0,1 мкФ я получил устойчивую работу телеграфного ключа.

P.S. Необходимо помнить о статическом электричестве и заземлять паяльник.

Михаил Шишмолин (UA1AUW)
