Изменение характеристики регулятора УВЧ (ручка "RF") (JA6QXW)

Изменение характеристики регулировки усиления по ВЧ ("RF GAIN curve mods")

Посмотреть оригинал

Внимание!
Компания KENWOOD никакого отношения к данной статье не имеет. В случае негативного результата Вы должны сами решить эту проблему. Помните - Все на Ваш собственный риск.

Как пишет автор (сейчас и в дальнейшем- Toshio Torii), это небольшой подарок для тех кто использует функцию отключения АРУ (AGC OFF).
Примечание: Данную функцию можно ввести осуществив Модификацию №4, в оригинальном исполнении ф. отлючения АРУ отсутствует.
На практике мы редко используем сектор 0 - 5 (обозначен двойной красной линией) ручки "RF", т.е. регулятора усиления по ВЧ, в связи с наличием очень низкого уровня усиления в этом диапазоне. Автор предлагает переделку после которой отметка 5 (12 часов) будет соответствовать уровню на S-метре 8 - 9 баллов.
Примечание RW3PS: В режиме "медленной" АРУ возможна некоторая задержка при быстром вращении ручки усиления ПЧ.

Итак поехали ...

1. Сделайте следующее:

• Снимите верхнюю и нижнию крышки.
• Выкрутите верхних 2 винта (на рис. "remove") и ослабте 2 нижних ("loosen").

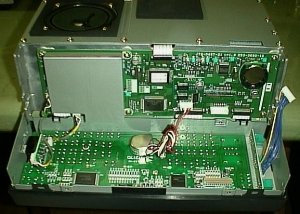

• Осторожно "откройте" переднюю панель, которая теперь держится на двух ослабленных Вами винтах.

2. Здесь, красным кругом, отмечено место модификации.

3. Временно снимите кабели.

4. Установите (припаяйте) резистор 27 кОм.

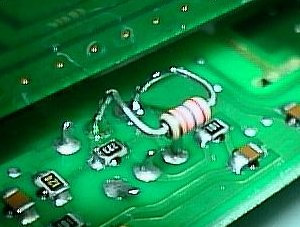

5. Показано место установки в увеличении. Резистор вводится в цепь постоянного тока, поэтому к длине отводов и экранированию никаких особых требований не предъявляется.

6. Детально показано место пайки.

Это всё.
Соберите в обратной последовательности и не забудте установить обратно кабели!

(Перевод YL3BU)
