Мобильная КВ антенна MHFA-1

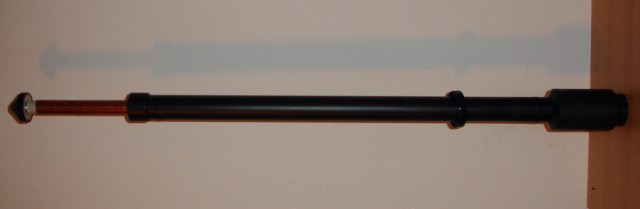

MHFA-1MHFA-1 коротковолновая антенна предназначена для мобильной радиосвязи. При использовании совместно с трансиверами фирмы Yaesu – FT-897, FT-857, FT-847 и FT-100/-100D, оборудованными системой ATAS, антенна настраивается автоматически. С трансиверами других фирм, антенна настраивается вручную, при помощи дополнительного пульта управления.

Технические характеристики

Частотный диапазон, МГц

7 - 32 МГц   + (144~146)

Входное сопротивление, Ом50
КСВ< 1.6 : 1
Подводимая мощность, Вт
FMдо  50*
CWдо 100
SSBдо 200
Высота, м~ 1.52 - 1.74
Вес, г1080

Антенна использует моторизованную систему согласования, которая изменяет резонансную частоту излучающего элемента для достижения наименьшего КСВ. Таким образом, отпадает надобность в тюнере или им подобным согласующим устройствам. Элементом настройки антенны является удлиняющая катушка переменной индуктивности, это касается КВ диапазона. Когда антенна находится в начальном положении (катушка индуктивности внутри), антенна прекрасно работает на 2 метровом (144-146 МГц) диапазоне.

Катушкой индуктивности управляет двигатель размещенный внутри антенны. Двигателем управляет либо трансивер оснащенный системой ATAS, либо ручной пульт управления. Коаксиальный кабель, являющийся фидером антенны, также используется и для передачи сигналов управления антенной.













               С вопросами обращайтесь на электронную почту yl3fk@mail.ru

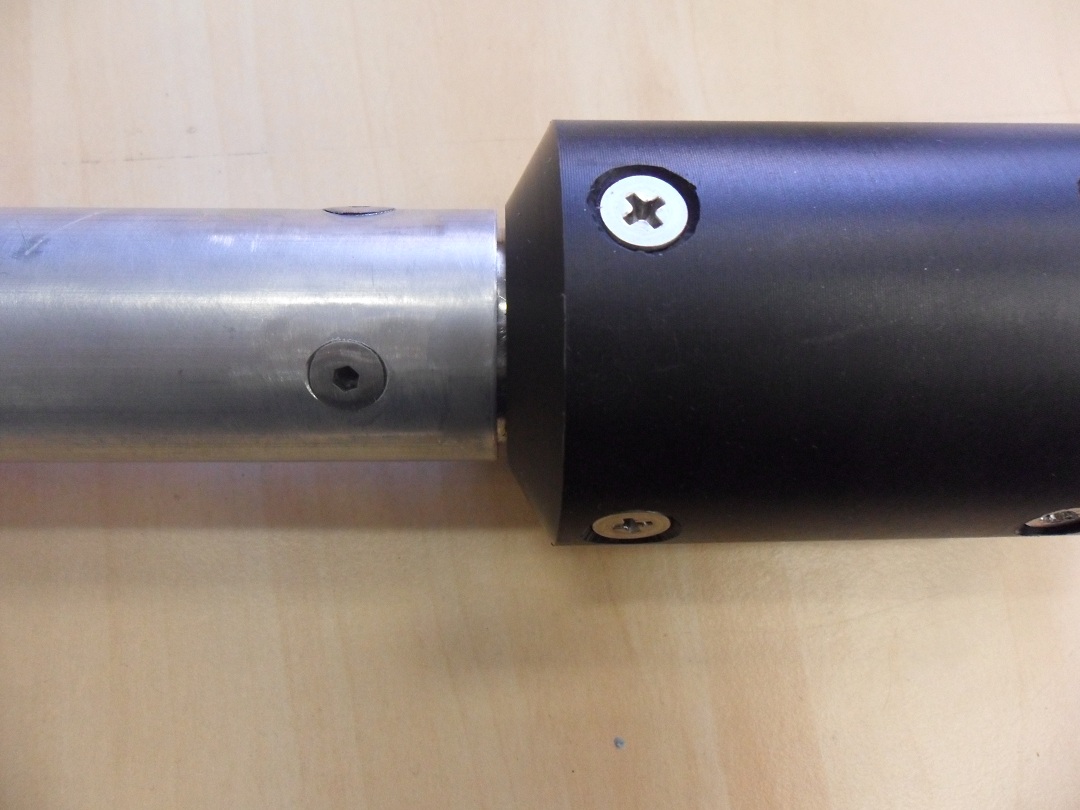

Ниже приведены фотоматериалы после падения оригинальной антенны ATAS-120A с крыши автомашины. Материалы были опубликованы на сайте RU0AU и здесь приведены для ознакомления.
