DL2KQ GP 7-10-14-18-21 MHz с трапами (07.2007)

Любительская радиосвязь:

Для работы из временного QTH, в частности во время поездки в Латгалию на озеро Зурза, была повторена вертикальная антенна конструкции Игоря Гончаренко DL2KQ GP 7-10-14-18-21 MHz с трапами. Собственно сама конструкция антенны описана на сайте автора www.dl2kq.de/ant/3-34.htm, а также неоднократно обсуждалась на форумах, например здесь. Поэтому цель этой заметки рассказать как получилось её изготовить у меня, возможно кому-то это будет интересно.

Удочка

Оказалось, что в Риге, как говориться "сходу", купить стеклопластиковую удочку подходящих размеров не так уж и просто. Во первых проблема с размерами от 7м и длиннее. Во-вторых с материалом - прогресс и в этой сфере движется вперёд и новые материалы углепластик и карбон усиленно вытесняют стеклопластик. Цены (по возрастанию) распределяются так: стеклопластик, углепластик и карбон (при одинаковой длине примерно 6.50Ls, 18Ls и 25Ls соответственно). Правда мои непродолжительные поиски в интернете привели к выводу что углепластик и карбон это одно и тоже (Hi), поправьте если не так. Надо отметить, что если взять в одну руку стеклопластиковое удилище, а в другую карбоновое той же длины, то разница сразу ощутима - последнее меньше в диаметре и существенно легче. К сожалению, сравнить электрические свойства этих материаллов возможность не представилась. Однако складывается впечатление (сугубо моё), что применение углепластика в наших "антенных" целях не так уж и критично (?).

Хочется отметить ещё и о длине удилища. В конце концов мои поиски закончились на рижском рынке покупкой 7 метровой удочки Golden-A 7007 фирмы JIU YANG (lenght 7.00 m, section 7, casting WT 40-80g). После замера длины полностью разложенного удилища выяснилось, что реальная длина составляет 6.40 метров. Не знаю, возможно так принято во всём мире, но мне показалось, что хитрые китайцы к длине своей удочки прибавили длину моего локтя (Hi).

Трапы и коаксиальный кабель RG58

Мои эксперименты с трапами начались с использованием коаксиального кабеля RG58 A/U с изоляцией центральной жилы из вспененного полиэтилена и с двойным экраном: алюминиевая фольга и поверх классический "чулок".

Coaxial cable RG58 types

Конечно я был в курсе, что применение такого кабеля нежелательно (меньший радиус изгиба => большая вероятность деформации и уменьшения расстояния между центральной жилой и экраном => уменьшения напряжения пробоя => и соответственно уменьшение допустимой мощности в антенне, причём речь уже может идти не о кВт, а уже о 100 Вт). Но цель была попробовать изготовить такой трап и настроить его с помощью антенного анализатора АА-330. Для этого была изготовлена катушка связи состоящая из одного витка медного провода диаметром 1.5 мм запаянная в разъём PL-259. Для удобства измерения АА-330 использовался совместно с компьютером - наглядно и не надо лишний раз крутить валкодер анализатора который, скажем так, не на высоте (ну это и понятно - поставь туда валкодер получше и цена прибора будет побольше, а стремлением разработчиков был максимально дешёвый прибор).

измерение частоты настройки трапа анализатором АА-330

Сначала частота трапа "вгонялась" в необходимый диапазон при сканировании анализатором в полосе 20 - 30 МГц (для трапа на 21.1 МГц):

скриншот измерения трапа в полосе 20-30 МГц

Затем настройка трапа уточнялась на конкретном диапазоне:

скриншот измерения трапа на частоте 21 МГц

Первый трап был изготовлен из RG58 A/U на частоту 21.1 МГц по данным DL2KQ (4 витка кабеля). Частота его настройки оказалась 23.081 МГц. Т.е. применение такого кабеля потребовало бОльшего количества витков (примерно 5.5). Ну, по крайней мере, так у меня получилось. Хотя если произвести расчёт трапа в программе VE6YP (или её русском варианте от DL2KQ), то различие минимально. В дальнейшем для изготовления трапов был приобретён кабель RG58 U с одинарным экраном и изоляцией центральной жилы из сплошного полиэтилена (так, для информации, в Belss-е цены были RG58 A/U - 0.44Ls и RG58 U - 0.29Ls). С этим кабелем таких заморочек уже не было - количество витков практически соответствовало расчётному.

Трапы были изготовлены следующим образом. Концы коаксиального кабеля на каркасе закреплялись кабельными стяжками 100х25. Со стороны где выводом трапа была оплётка кабеля, на неё одевался кембрик и получившийся вывод дополнительно крепился к каркасу трапа кабельной стяжкой того же размера. С другой стороны, в качестве вывода, припаивался многожильный короткий (около 4 см) провод.

На полученные таким образом выводы трапа напаивались ножевые клеммы, которые, как оказалось, не только обжимаются, но и хорошо паяются.

Ножевые клеммы

А влияние выводов трапа на общую длину проводников антенны учитывается уже при настройке антенны (длиной этих же проводов). На выводы трапов были напаены клеммы "папы", а на провода между трапами обжимкой закреплены клеммы "мамы". Таким образом получилась также быстроразборная конструкция, но, как мне кажется, механически и электрически понадёжнее "крокодилов".

Так как антенна изготавливалась для поездок, т.е. для установки на непродолжительное время, дополнительные крепления для трапов также не предусматривались они достаточно жёстко подвешивались на провода самой антенны, которые прихватывались изолентой к удочке около клемм. Что касается влагозащиты трапа, специальных мер по защите его полностью не принималось. Горячей пластмассой (прозрачной) были залиты все места паек в трапах, причём так, чтобы под ней оказались концы всех проводов и кабелей с внешней изоляцией (для предотвращения попадания влаги внутрь кабеля. Эта же горячая пластмасса была использована для закрепления витков коаксиального кабеля в трапах. И вот тут одно большое НО(!)

На этой странице я хотел разместить скриншоты и фото, которые я не успел заготовить во время сборки антенны. Поэтому я достал трапы, которые успешно перенесли подготовку и саму поездку, а последние полтора месяца лежали на книжной полке. С удивлением я обнаружил, что частота настройки всех трапов ушла вниз. Низкочастотных менее (10.100 МГц -> 10.068 МГц) высокочастотных более (21.109 МГц -> 20.946 МГц). Вероятнее всего, причиной этого и явилась эта пластмасса, которой я скрепил витки между собой и к каркасу на краях обмотки:

Поэтому рекомендовать повторять это я не буду, особенно если антенна изготавливается для длительной работы и с большим перепадом температуры. Кстати эта пластмасса с лёгкостью была отодрана как от самого коаксиального кабеля, так и от каркаса трапа. Автор антенны предлагает для этой цели использовать лак, очевидно это и есть правильное решение.

Антенна

В качестве проводника антенны был использован многожильный медный провод в изоляции (диаметр жилы около 1.5 мм). С радиалами решил поступить просто. Из многожильного медного провода нарезал по паре на каждый диапазон "теоретической" длины (по формуле). При установке на земле они будут нерезонансными, а при установке на высоте - "теоретически около резонансными" (Hi). В крайнем случае, креплением их у антенны, предусмотрено их простое отключение по парам и настройка (но на реальной позиции, до этого так руки и не дошли).

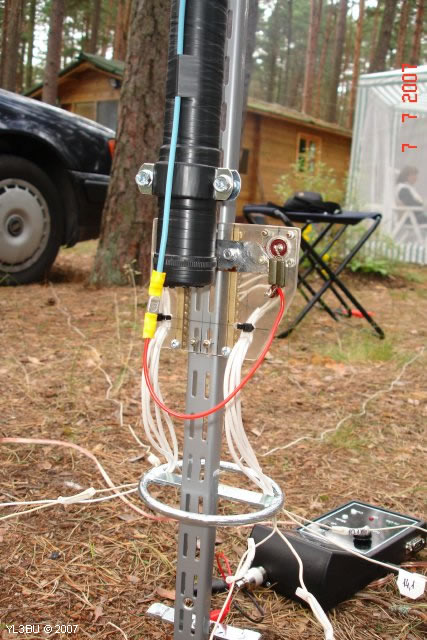

Основную конструкцию можно рассмотреть на фото ниже, сделанных во время первой установки и настройки. При окончательной настройке выяснилось, что длинны моей удочки (6.40 м) не хватает, а приделать палку к вернему тонкому колену (из красного пластика) не представлялось возможным. Пришлось "химичить" с опусканием всей конструкции вниз относительно удилища и с небольшими провисаниями антенного провода, особенно части 40 метрового диапазона. Всё это, конечно, привело к ухудшению КСВ и на более высокочастотных диапазонах (тут вспомнилась фирма JIU YANG).

Как антенна была установлена на рабочей позиции, в летнем домике, можно увидеть здесь. Полученные при этом значения КСВ: 21.050МГц - 1.8; 18.100МГц - 1.86; 14.050МГц - 1.34; 10.140МГц - 1.53 и 7.010МГц - 1.38. Что в данных обстоятельствах (нехватке 40-50 см длины удилища) не так уж и плохо.

Добавлено 16.09.2007

В целом, работа на эту антенну оставила самые хорошие впечатления. Действительно, как и пишет автор, ощущения работы на полноразмерный вертикал.

Добавлено 02.06.2012


О трапах

Пять лет комплект антенны пролежал, но в мае 2012 было решено использовать траповый вертикал в работе с Яунпилского замка по программе WCA. Трапы были извлечены из пакета и осмотрены. Места соприкосновения изоляции коаксиального кабеля и горячей пластмассы, которой были закреплены витки, были мокрыми. Уж не знаю что там с химической точки зрения, но пластмасса хорошо держалась на каркасе трапа из белой сантехнической трубы и в прямом смысле скользила по кабелю. Я её легко удалил, протёр эти места салфеткой и закрепил витки трапа хорошей изолентой.

Об антенном анализаторе АА-330

Странно, но ни один софт, который у меня был (и оригинальный, и скачанный где-то в интернете) у меня не заработал. По старой памяти зашёл на сайт Виталия RM9WY и там нашём подсказку - проект Micro908 от Midnight Design Solutions где представлена программа Link908 (разработчик Mike Hasenfratz, WA6FXT). На тот момент версия программы была 2.2.4. Программу, и даже её исходники (!), можно свободно скачать и использовать. Что я и сделал. Программа прекрасно проинсталировалась и запустилась на лаптопе. И замечательно работает с анализатором АА-330 подключенным через USB-COM переходник от Defender. Вот парочка скриншотов настройки и проверки трапов.

Настройка трапа 10.1 МГц

Настройка трапа 21.1 МГц

Не знаю какое дальше развитие получит оригинальный проект. Поэтому я решил сохранить проверенную версию программы Link908 (link908_v2p2p4.zip) здесь на сайте.

Учитывая, что вышеуказанный проект был отправной точкой создания антенного анализатора АА-330,
За основу этого прибора, была взята разработка по ссылке Но при этом, прибор был значительно переделан под отечественные и доступные детали, что в свою очередь потребовало значительной переработки программного обеспечения. Константин RD3AY (ссылка).
все эти неясности которые происходят при продаже прибора неприятны. Мой экземпляр - одна из первых версий, приобретённых в RQuad, фактически без поддержки. Непонятно почему нельзя зайти на сайт и загрузить софт, например в случае потери прилагаемого к прибору диска. Я уже не говорю, об обещаниях апгрейда, которые теперь уже просто удалены. Ну да ладно, спасибо проекту Micro908.

И об антенне

Антенна была использована в WCA радиоэкспедиции для работы из Яунпилского замка. Была быстро установлена и проверена Виталием YL3AFK используя антенный анализатор RigExpert AA-54. КСВ на рабочих диапазонах не превышало 1.5-1.8.

Себе на заметку



Вопрос на dl2kq.de форуме:

"Как правильно настроить трап для двухдиапазонной антенны 14/21 м. Я рассчитал его с помощью Trap_rus и предварительно настроил с помощью ГИРа. При установке на антенну резонансная частота трапа понижается на 1.2МГц. Понятно, что вносится емкость трубок, но уж что-то больно много."

Ответ (DL2KQ):

"Точно также, как любой другой резонансный контур. Только очень слабо связывая его с генератором и индикатором. Тут даже несколько пФ лишней ёмкости могут дать большую ошибку. Способов настройки с минимальной связью много, я пользуюсь следующим:
- кладу трап (готовый, с окончательно разделанными выводами) на стол. Важно, чтоб он был неметаллическим и в радиусе нескольких диаметров трапа не было бы металла (типа кабелей, корпусов приборов, и т.п.).
- Генератор (убран подальше, работает на коаксиал), вернее дальний конец коаксиала, нагружаю на последовательно соединенные резистор 50 Ом и один виток (диаметром с трап) жесткого провода - катушку связи.
- Конец щупа осциллографа замыкаю тоже одним витком - катушка измерения.
- Кладу обе катушки около (сантиметрах в 5-ти) около трапа, соосно с ним.
- Ищу резонанс (меняя частоту по резкому всплеску напряжения).
- Найдя его, повышаю чуствительность осциллографа до максимума и отодвигаю катушки еще дальше, уточняю частоту.
- Так отодвигаю катушки от трапа до тех пор пока резонанс едва виден.

С ГИРом , в приниципе, то же самое –трап подальше от всего металлического, на максимально возможном расстоянии от катушки прибора.

Еще одна причина, по которой трап на антенне может уйти – расположение его совсем рядом с металлом (трубками) антенны. Причина тут в том, что этот металл работает как сердечник. Плохой сердечник, где-то сбоку и с совсем малой проницаемостью, но тем не менее, ощутимо меняющий индуктивность катушки. Кстати, это эффект встречается не только на трапах.
Многие наступали на эти грабли при настройке СУ в точке питания GP: пока настраиваемое СУ разложено на крыше, все хорошо. А закрепил его на штыре – индуктивность катушки СУ изменилась и настройка съехала."
