Обзор часто задаваемых вопросов автору по режиму RX

Посмотреть оригинал
Порядковая номерация вопросов на странице автора и в нижеприведенном тексте соответствует.

Вопрос / Ответ № 7:

• Я использую CW фильтр на 270 Hz. Когда я например использую при основной работе полосы 200 Гц или 300 Гц, я хотел бы использовать кнопку PF для оперативного перехода на полосу 2.0 кГц, чтобы оценить обстановку "вокруг". Подскажите как запрограмировать возможность работы в таком режиме.(Вопрос от владельца TS-570DG).
• Возможно Вы имеете в виду МЕНЮ 41 (програмирование кнопки PF) с установкой 53. При наличии данной установки и работая в основном режиме с использованием CW фильтра например 200 Гц, Вы имеете возможность оперативно перейти на широкую полосу 600 Гц нажатием кнопки PF. Дело в том, что значение широкой полосы (600 Гц) изменить нельзя. Поэтому оперативный переход на полосу 2.0 кГц невозможен. Эта функция была разработана для перехода с узких полос, 50 Гц -100 Гц, на полосу 600 Гц только.

Вопрос / Ответ № 6:

• Какие элементы определяют временные параметры АРУ в режиме SSB. (Вопрос от владельца TS-570DG).
• На плате TX-RX X57-5000 конденсатор С259 (0,22мкФ х 50В) определяет постоянную времени восстановления системы АРУ (AGC) в режиме FAST (Быстро) и конденсатор С257 (10 мкФ х 16 В) - в режиме SLOW (Медленно). Переключение постоянной времени восстановления системы АРУ (Fast/Slow) осуществляется кнопкой AGC/TONE (Примечание YL3BU).

Вопрос / Ответ № 5:

• Я поставил CW фильтр 270 Гц, но по звуку не ощущаю какой-либо эффективности его работы. Установки МЕНЮ №46 изменил.
• DSP CW фильтр в TS-570 имеет большой уровень ослабления. Поэтому, на слух, прием с узкой полосой DSP кажется подобным как и при использовании CW фильтра*.Фильтр 270Гц (YK-88-CN1) автоматически включается при выборе CW DSP фильтра - 200Гц, а для полосы выше 300ГЦ - автоматически выбирается 2.4 кГц (для SSB). Вы можете проследить разницу показаний S-метра в положениях от 300Гц до выше300Гц. Это - как одно подтверждение работы CW фильтра. (Как Вы помните, S-метр работает от АРУ (AGC) напряжения, а напряжение АРУ , берется из ПЧ- тракта (но не из ЗЧ тракта).
  * Один раз Японский радиолюбитель, работая, без CW ПЧ фильтра заметил, что уровень ЗЧ не приводит к изменению показаний S-метра. Если же Вы хотите видеть синхронную работу DSP и ПЧ тракта, то Я (автор TS-570) настоятельно рекомендую приобрести TS-870 где DSP охватывает обе ступени: ПЧ и ЗЧ.

Вопрос / Ответ № 4:

• Могу ли я принимать на частоте 40 МГц?

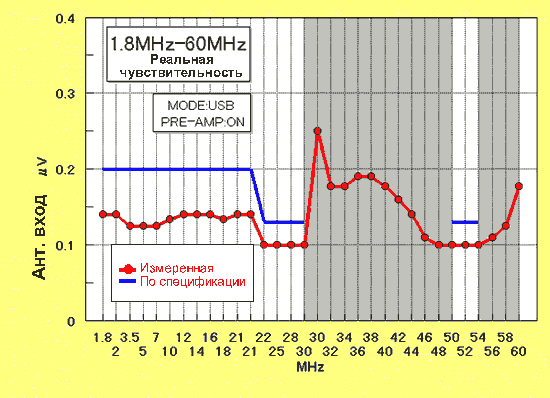

• Конечно, это не оговаривается в спецификации, но ГПД позволяет (30 кГц - 60 МГц). На графике (см. ниже) отображены чувствительность реальная и чувствительность согласно спецификации на аппарат.

  Ниже представлена таблица с данными измерений, которые я провел (автор аппарата - прим. YL3BU) в специальных условиях в режиме CW, на частоте (RX) 50.100 МГц и при соотношении Сигнал/Шум - 10 dB:

Вопрос / Ответ № 3:

• Могу ли я использовать ПЧ фильтр от TS-690?
• В TS-570 можно менять фильтры только на ПЧ=8.83 МГц. Вы можете использовать один из трех фильтров: YK-88C-1, YK-88CN-1, YK-88SN-1. В TS-570 не используется ПЧ=455 кГц.

Вопрос / Ответ № 2:

• Я обнаружил, что S-метр дает различные показания при приеме одного и того-же сигнала в режиме ЧМ и НЕ-ЧМ (т.е. CW, SSB и т.д.).
• Это нормально т.к. ПЧ тракты в режиме ЧМ и в остальных режимах различны (это относится не только к TS-570, но и к большинству остальных аппаратов). Шкала S-метра калибрована для всех режимов работы кроме ЧМ. Поэтому в режиме ЧМ пользуйтесь ею только лишь как индикатором. Эта же самая причина приводит к различному приросту сигнала при переключении PRE-AMP Выкл. ---> PRE-AMP Вкл. в режиме ЧМ и в остальных режимах. При этом, конечно, коэффициент усиления имеет одинаковый прирост для ВСЕХ режимов.

Вопрос / Ответ № 1:

• Я установил фильтр YK-88C-1 на 500 кГц. При установке CW DSP фильтра 1 кГц или 2 кГц, я не ощущаю работы данного фильтра.
• В TS-570 ПЧ фильтр выбирается автоматически при установке соответствующей полосы DSP CW фильтра. SSB ПЧ фильтр выбирается (автоматически) если ширина полосы DSP CW фильтра установлена Вами больше чем 1 кГц.

Перевод YL3BU
